Bonjour à tous

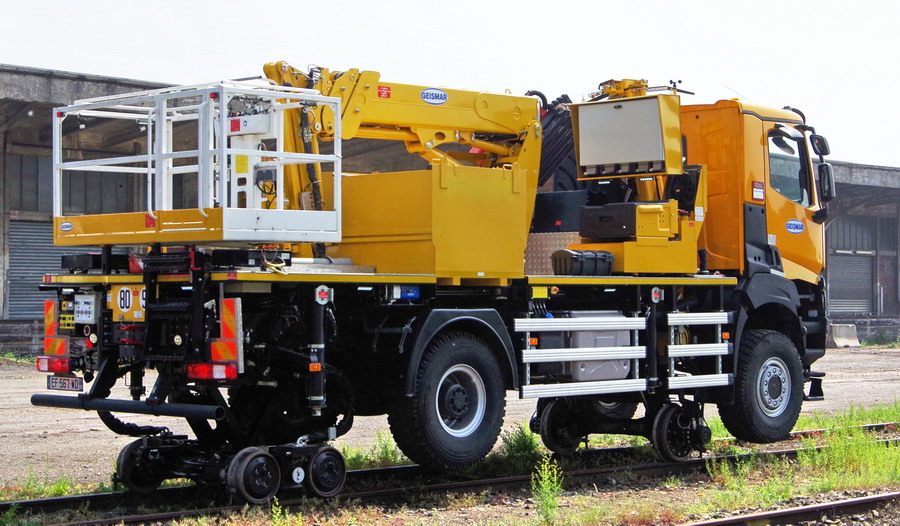

Voici un nouveau camion Rail route de Geismar de type V2R 840 C-GR un prototype en location par SNCF RESEAU
pour une démonstration sur les divers sites
particulièrement adapté aux travaux sur LAC ou pour les opérations de maintenance de caténaires et de secours.
le camion sur base de Renault Truck de type 380 4X4 immatriculation EF-567-WD (38) avec moteur de 380 CH
un PDF sur Renault Truck http://www.groupe-dours.fr/uploads/Cata ... _pdf_1.pdf
avec des modification faites par Geismar avec :

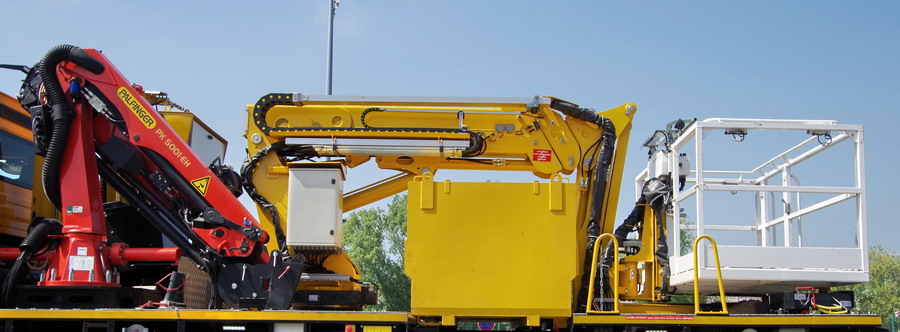

- grue Palfinger de type PK 5001 EH

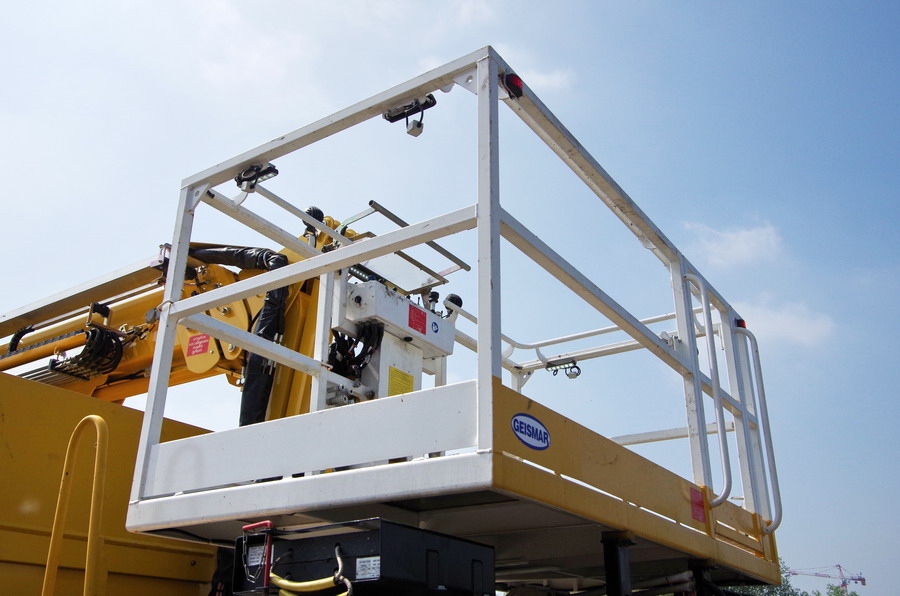

- nacelle élévatrice Mecanofer de type V2R 840 C-GR sur vérins rotatifs HELAC série 600699
'- pantographe

Quatre types d'entraînement sont proposés en fonction des besoins des utilisateur :

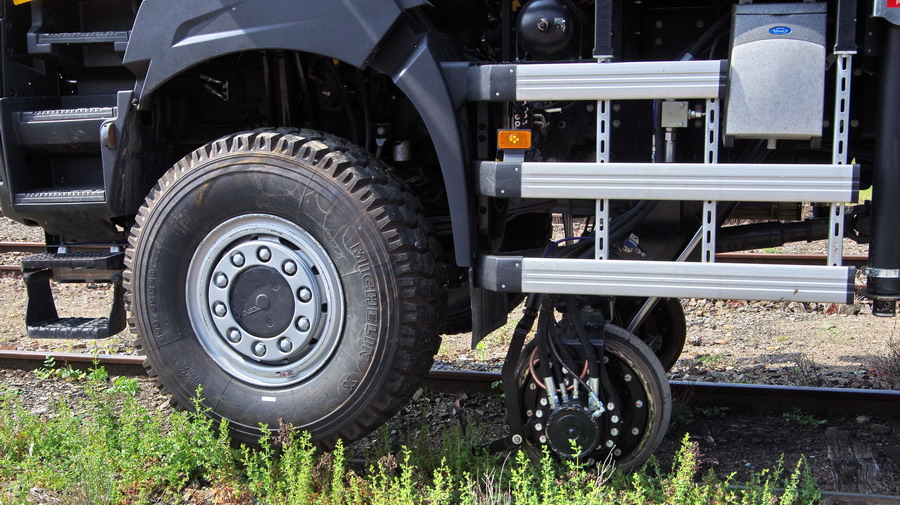

- bogies ou essieux motorisés (transmission hydrostatique)
- pneus (pour les rails enterrés ou en tunnel)
- friction
Les deux essieux arrières sont reliés au bogie par une liaison pivot qui permet une rotation de 180°.
Ce système facilite grandement la mise en voie tout en permettant de suivre des tracés à fort rayon de courbure,
comme sur les lignes de transport en site propre.

Ce camion est un pur produit caténaire mais qui peux également être utilisé pour des travaux sur voies.
Il est conçu de façon modulaire il peux être munis :
- de nacelle élévatrice
- de porte-touret freiné
- module de meulage ou de coupe rail
- équipement de forage pour le matage des poteaux
- plate-forme élévatrice rotative
- de grue
- de pantographe de mesure

Voilà un reportage par Gtr Lefèvre avec la démonstration du camion Renault Truck 380 - EF-567-WD - Geismar V2R 840 C-GR
un prototype avec un Agrément de travail SNCF MTP 16268 - 19-10-2019
et avec une nacelle élévatrice Mecanofer de type V2R 840 C-GR n°151501609
sur le site SNCF RESEAU en gare de Saint Quention le mardi 15 mai 20118

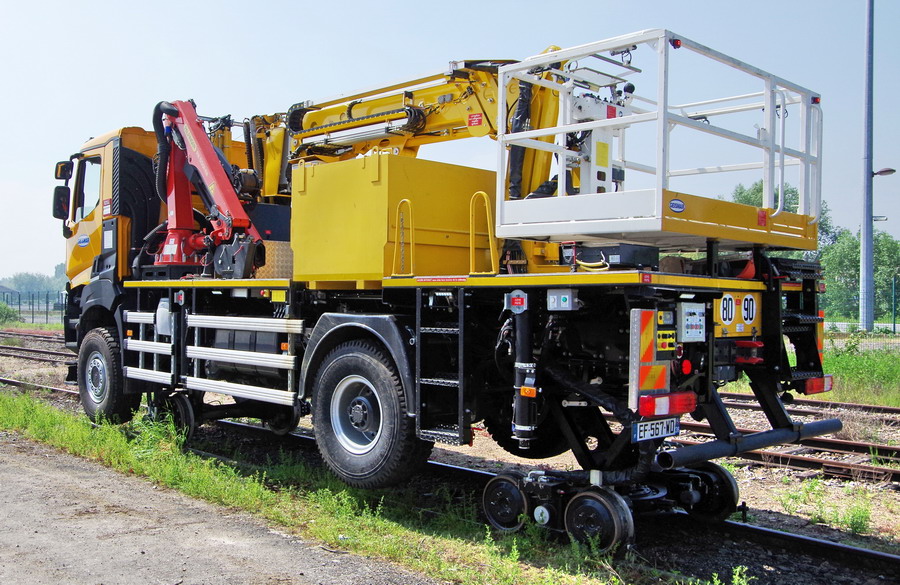

Renault Truck 380 - EF-567-WD - Geismar V2R 840 C-GR à Saint Quentin le 15-05-2018

Renault Truck 380 - EF-567-WD - Geismar V2R 840 C-GR à Saint Quentin le 15-05-2018

Renault Truck 380 - EF-567-WD - Geismar V2R 840 C-GR à Saint Quentin le 15-05-2018

Renault Truck 380 - EF-567-WD - Geismar V2R 840 C-GR à Saint Quentin le 15-05-2018

[Bruno37]

Voici la suite du reportage de Gtr Lefèvre avec quelques infos de plus sur le texte de présentation

Renault Truck 380 - EF-567-WD - Geismar V2R 840 C-GR à Saint Quentin le 15-05-2018

Renault Truck 380 - EF-567-WD - Geismar V2R 840 C-GR à Saint Quentin le 15-05-2018

Renault Truck 380 - EF-567-WD - Geismar V2R 840 C-GR à Saint Quentin le 15-05-2018

Renault Truck 380 - EF-567-WD - Geismar V2R 840 C-GR à Saint Quentin le 15-05-2018

[Bruno37]

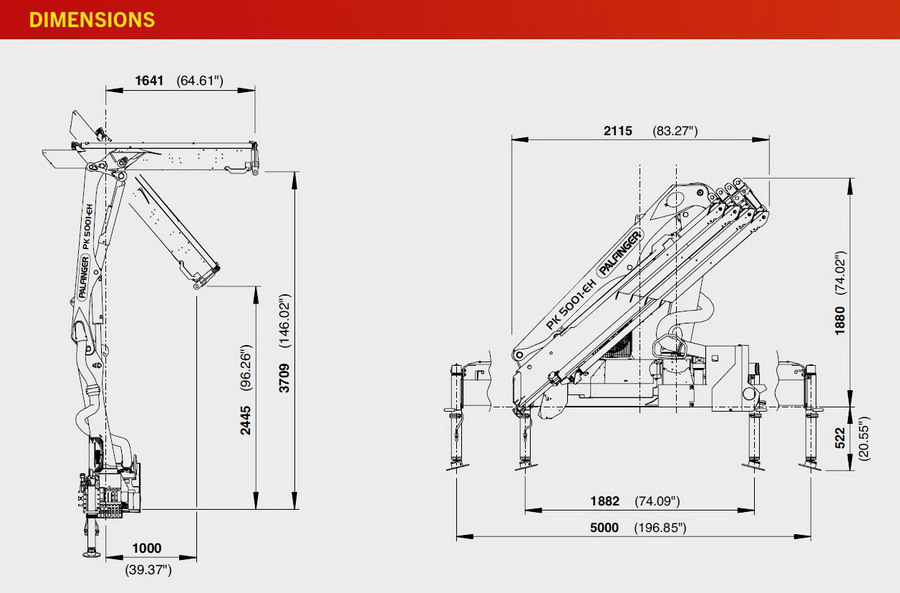

quelques infos sur la rue Palfinger de type PK 5001 EH
https://static.palfinger.com/medias/sys ... 481502.pdf
PK 5001-EH Haute performance
L'extension à haute vitesse offre des cycles de charge courts - ceci signifie plus d'efficacité dans l'utilisation.
Temps de cycle de charge plus courts en raison de l'extension à grande vitesse
Apparence parfaite et la plus grande rétention de valeur due à KTL
Utilisation maximale de la plage de travail grâce à HPSC
Augmentation des temps de fonctionnement grâce à un système d'extension à faible maintenance
Des charges utiles plus élevées grâce à un design léger et intelligent

Renault Truck 380 - EF-567-WD - Geismar V2R 840 C-GR à Saint Quentin le 15-05-2018

Renault Truck 380 - EF-567-WD - Geismar V2R 840 C-GR à Saint Quentin le 15-05-2018

spécification
- Max. moment de levage 4,9 mt
- Max. capacité de levage 3300 kg
- Max. sensibilisation hydraulique 11,1 m
- Angle de rotation 400 °
- Couple de rotation avec 1 vitesse 0,6 mt
- Stabilisateur propagé (std) 2,9 m
- Espace de rangement requis (std) 0.66 m
- Max. pression de fonctionnement 350 bar
- Poids mort (standard) 708 kg
- Largeur pliée 2,10 m

Renault Truck 380 - EF-567-WD - Geismar V2R 840 C-GR à Saint Quentin le 15-05-2018

Renault Truck 380 - EF-567-WD - Geismar V2R 840 C-GR à Saint Quentin le 15-05-2018

[Bruno37]

Renault Truck 380 - EF-567-WD - Geismar V2R 840 C-GR à Saint Quentin le 15-05-2018

Renault Truck 380 - EF-567-WD - Geismar V2R 840 C-GR à Saint Quentin le 15-05-2018

Renault Truck 380 - EF-567-WD - Geismar V2R 840 C-GR à Saint Quentin le 15-05-2018

Renault Truck 380 - EF-567-WD - Geismar V2R 840 C-GR à Saint Quentin le 15-05-2018

[Bruno37]

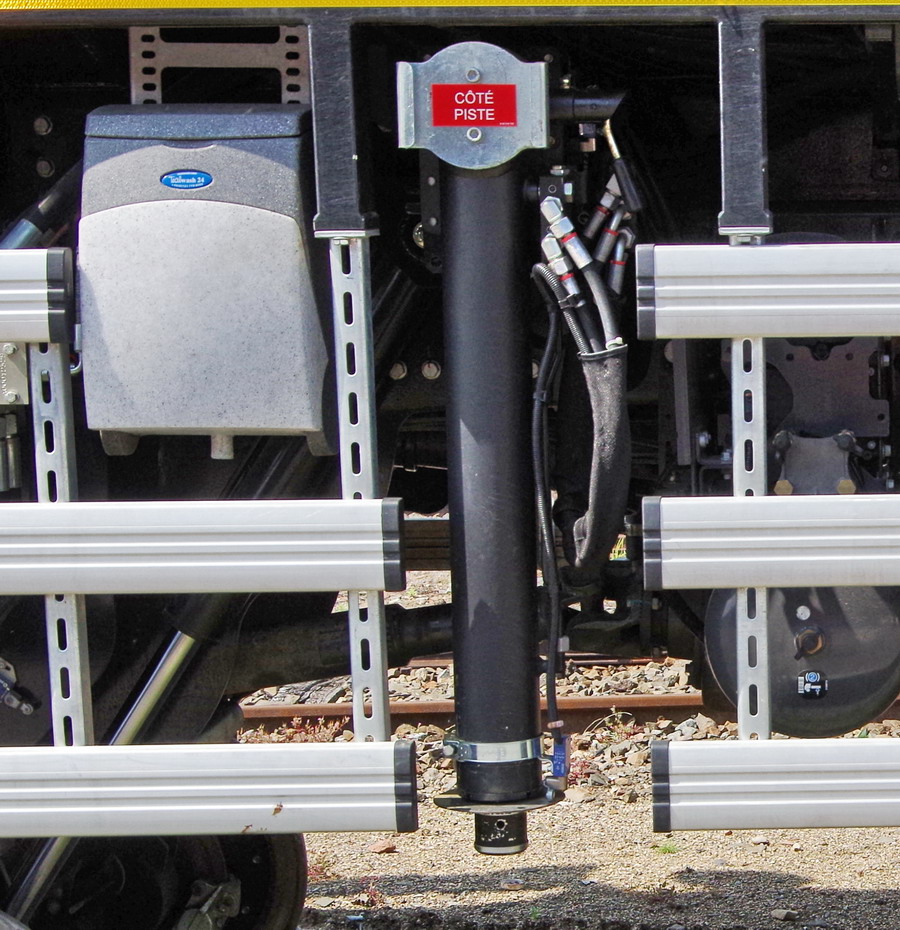

et quelques infos sur le vérin rotatif HELAC pour élévateur
https://www.hydrokit.com/verins-hydraul ... p2435.html
Série n°600699
Model L20-25-M-FT-180-S2-C-H
et un PDF http://fr.helac.com/uploads/file/Downlo ... 061913.pdf
